Main Controller

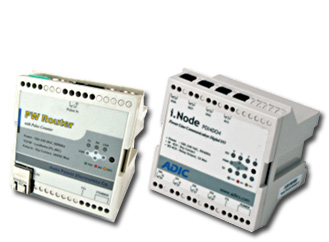

PW-Router-V10,    i.Node Series

전력피크 제어를 통한 전력사용요금 및 에너지사용 절감을 목적으로 한 자동제어 시스템으로 목표사용전력을 초과하지 않도록 하기 위한   최대수요 전력 제어시스템
총전력 사용량과 부하가동 현황을 모니터링하고 목표피크에 도달 예상 시 미리 설정된 부하를 자동으로 제어하여 목표피크관리

제품특징
  목표피크관리에 의한 전력사용에너지 및 요금절감
  년간 사용전기료 15% ~20% 절감 (1.5년 이내에 설치자금의 회수 가능)
  LonWorks 분산제어시스템 기반으로 유동적인 부하 구성변경으로 전력부하관리 용이
  직관적이고 편리한 유저 인터페이스 (고해상도 터치스크린)
  현장 환경에 맞는 효율적 제어 알고리즘으로 목표전력 제어 (일본 시장에 적용중인 최신 제어 알고리즘 - 특허 출원)
  파워라인 통신, 인터넷 통신으로 설치 및 유지보수 용이
  파워풀한 확장성 및 호환성 (최대 1,000개 부하 직접제어 가능)
제품사양

항 목

주요 규격

메인 제어기 (PW-MCTRL-710)

CPU : ARM920T Core - 266MHz,
Windows CE 5.0 통신방식 : TCP/IP(10M),
Serial 3Port 7인치 TFT LCD,
800*480 해상도, Touch screen 4선식

PW Router (PW-Router-V10)

CPU : AVR ATMega16, PL3150 : 통신용
Digital Input 2ch ( Dry Contact, 30VDC Max )
통신방식 : TCP/IP, LonWorks (PL-20C)

PC 서버

Pentium4 - 3 GHz 이상,
Windows XP 권장 RAM : 1G 이상,
HDD : 80G 이상

부하제어장치 (iNODE-PDI4DO4)

CPU : AVR ATMega16, PL3150 (LonWorks 통신)
입력 : Digital Input 4ch ( Dry Contact, 30VDC Max )
출력 : Digital Output 4ch ( Max. 3A Relay )

전원

AC 220V

크기(mm)

400(W) X 500(H) X 2005(D)

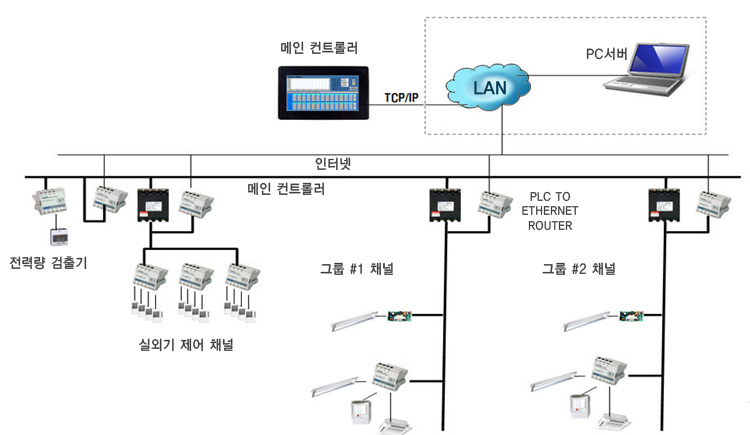

시스템구성도
