Blocking Filter - 전력선(PLC) 통신네트워크 구축 시 하나의 네트워크와 다른 네트워크간의 통신을 분리(Blocking)및 노이즈를 감소시켜 전력선 통신네트워크 환경을 향상 시켜주며 상간 통신을 위한 모듈 입니다.

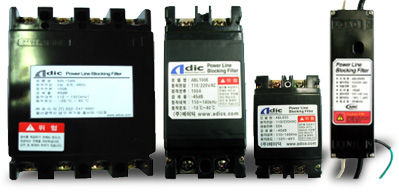

Blocking Filter series

제품특징
  전력선 라인을 통한 특정 주파수대 신호 감쇄기능(Blocking Function)
  3상 4선식 Blocking Filter은 Three Phase coupling 지원
제품사양

Item

Script

Model

ABL 104NE ABL 100E ABL 050E ABL 050SE

Rated Voltage

Three Phase 4wire type Sing Phase 200/110VAC Sing Phase 200/110VAC Sing Phase 200/110VAC
380/220VAC 100A

Rated Current(A)

100A 50A 50A

Temperature Operating Range

-10℃ ~ +40℃

Attenuation [dB]

-45dB over

Blocking Bandwith

110KHz ~ 140KHz

Dimension

139×174×60㎜
(W×H×D)
65×154×60㎜
(W×H×D)
68×114×42㎜
(W×H×D)
39×130×39㎜
(W×H×D)

Weight

2,070g 965g 510g 455g
ABL104NE: PHASE COUPLING INSIDE

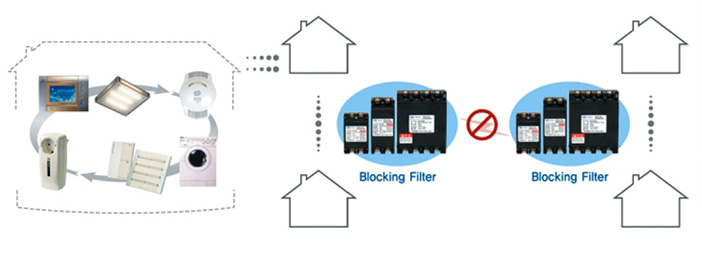

응용구성도
