i.Node series - iNode Seriesの製品は産業自動制御分野に開放型分散制御ネットワークの標準であるLonWorksプラットフォーム ANSI/EIA/CEA 709.1)を採択したLonWorks専用のNetwork I/O Deviceです。

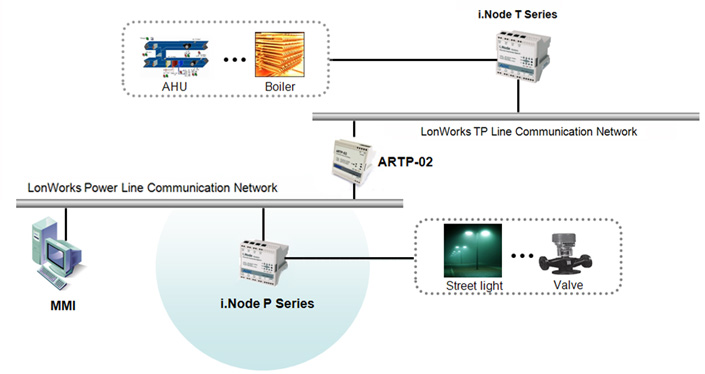

i.Node Seriesの製品に各種Digital、Analog SensorsおよびActuatorsを連結してSensors値を受け取ってActuatorsを制御することによってLonWorks基盤の制御ネットワークを構築することができます。 |
|
i.Node PDI4DO4 |
|
|
製品の特徴 |
|
|
Digital Input 4ch, Output 4ch 提供 |
知能型 分散制御によりシステムの安定性、拡張性が高い |
|
ネットワーク基盤のシステムにより設置および維持保守が容易 |
両方向通信、Multi-Target、Multi-Controlが可能 |
|
知能型デバイスでDigital、I/O Processing |
LNS Plug-In プログラムにより簡単な設置、管理、ユーザーインターフェイス支援 |
|
|
|
|
製品仕様 |
Item |
Description |
Processor Type |
PL3150 |
Transceiver Type |
Processor Clock |
10MHz |
Memory |
AT29C512(32K Flash Memory) |
Comm. Media |
PLC(Power Line Communication) |
POWER |
100~240 VAC, 50/60Hz |
Protocol |
ANSI/EIA/CEA 709.1 Lon Talk Protocol,
ANSI/EIA/CEA 709.2 Power Line |
Digital Input |
Dry-contact, 30VDC Max (0~9V:ON, 9~ :OFF) |
Digital Output |
Relay Output, 3A Max |
Dimension |
92(W) x 96(H) x 82(D) mm |
Operation
Temp./Humidity |
-10~50℃, 0~85% |
Mounting |
Wall mount type or Din Rail Base Plate type |
|
|
Plug-in |
Plig-In の種類 |
機能 |
Digital Input |
デジタル入力感知機能選択 : Direct,One shot, Togle,Pulsed, Override |
Digital Output |
デジタル出力制御設定機能 : Direct,One shot, Togle,PWM, One pulse, Preset, Override |
Analog Input |
アナログ入力感知機能選択 : センサータイプおよびRange 設定、Filter 設定、NV Range & Offset 設定 |
User table 設定、上限/下限警報設定、Override |
Analog Outpt |
アナログ 出力制御機能設定 : Preset table、Input range 設定、Scaling、Offset、Override |
Loop |
PID 制御機能設定 : P/I/D factor設定および P_bias、Deadband、I limit設定 |
Compare |
Input NVの比較機能 : Equal、Not Equal、Greater than equal、Less、And、Or、Ornot |
Multi Function |
Input NVの比較および演算機能 : Logic、Encoder、Counter、On time、And、Andnot、Or、Ornot、Equal |
Not equal,Greater than equal,Less,Selector,Higher,lower,Add |
Sub,Mul,Div,Enthalpy |
Analog Control |
Input NVの比較および演算機能 : Equal, Not equal,Greater than equal,Less,Select,Higher,lower |
And,Andnot,Or,Ornot,Enthalpy,And,Sub,Mul,Div,Output NV scaling |
Digital Control |
Input NVによるLogic、Encoder、On time、Counter機能 |
|
|

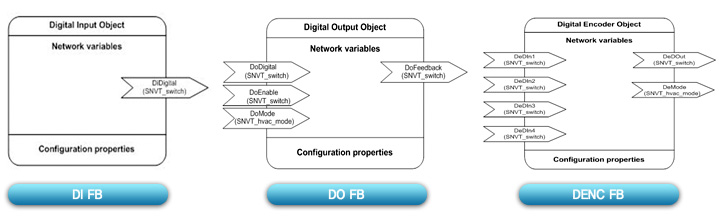

General Function Block |
|
|
General Function Block |
|
|
|
|
|
|
|
|
|
|
|
|
