Blocking Filter ABL Series
필터 및 커플러
전력선 라인을 통한 특정 주파수대 신호를 감쇄하는 블로킹 필터입니다.

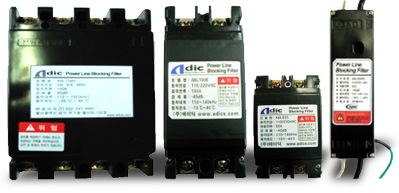

ABL 104NEABL 100EABL 050EABL 050SE
제품특징
- 전력선 라인을 통한 특정 주파수대 신호 감쇄기능 (Blocking Function)
- 3상 4선식 Blocking Filter는 Three Phase Coupling 지원 (ABL104NE: Phase Coupling Inside)
제품사양
| Item | ABL 104NE | ABL 100E | ABL 050E | ABL 050SE |
|---|---|---|---|---|
| Rated Voltage | Three Phase 4wire type 380/220VAC | Single Phase 200/110VAC | Single Phase 200/110VAC | Single Phase 200/110VAC |
| Rated Current(A) | 100A | 100A | 50A | 50A |
| Temperature Operating Range | -10℃ ~ +40℃ | |||
| Attenuation [dB] | -45dB over | |||
| Blocking Bandwidth | 110KHz ~ 140KHz | |||
| Dimension | 139×174×60㎜ | 65×154×60㎜ | 68×114×42㎜ | 39×130×39㎜ |
| Weight | 2,070g | 965g | 510g | 455g |

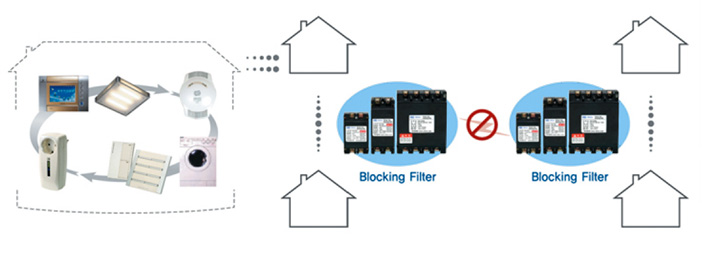

응용구성도
