통합제어장치 MMU-L
조명제어시스템
LonWorks 네트워크 기반 조명제어시스템의 핵심 통합제어장치(Main Management Unit)로, 스케줄 제어와 네트워크 트래픽 관리를 담당합니다.
MMU-L
제품특징
- Gateway 기능 내장
- 각종 설정 데이터 EEPROM 저장
- Real-Time Clock 및 Scheduler 내장
- FT3120 or FT5000 Smart Transceiver 내장
- 2Wire Linked Power 통신
- Watchdog Timer
- LonWorks Traffic Control Management
제품사양
| Processor Type | Neuron FT3120 or Neuron FT5000 |
|---|---|
| Transceiver Type | FT-X1 or FT-X3 |
| Processor Clock | 10MHz |
| Memory | 2KB RAM, 12KB ROM, 4KB EEPROM on-chip or 42K EEPROM |
| Comm. Media | TP (Twisted Pair Line) |
| Power | 24VAC, 50/60Hz |
| Protocol | ANSI/EIA/CEA 709.1 LonTalk Protocol |
| Dimension | 160(H) x 160(W) x 76(D) mm |
| Temp./Humidity | 0 ~ 50℃, 20 ~ 90% RH |
| Mounting | Wall mount type or Din Rail Base Plate type |

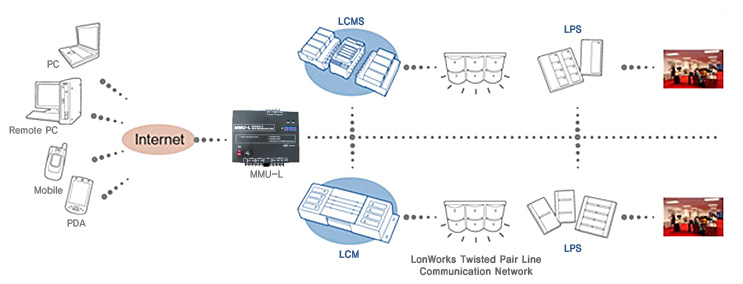

시스템구성도
